Projekty

Oscyloskop 15001K

Rozdziały artykułu:
Wstęp
Teoria
Warsztat
Elementy
Projekty
    Oscyloskop 15001K
    Arduino Digispark i Nano
Zawartość:
Opis






Opis

W sklepie internetowym Banggood  dostępny jest prosty oscyloskop JYE Tech DSO-SHELL DSO150:

Urządzenie posiada następujące parametry:

Liczba kanałów: 1
Pasmo: 0 - 200kHz (a szczerze to 0...15kHz)
Czułość: 5mV/Div - 20V/Div
Dokładność: < 5%
Rozdzielczość przetwarzania A/C: 12-bitów
Impedancja wejściowa: 1MΩ
Maksymalne napięcie wejściowe: 50V
Sprzężenie: DC, AC, GND
Maksymalna szybkość próbkowania: 1Msps
Podstawa czasu: 10µs/działkę - 500s/działkę
Długość nagrywania: 1024
Tryby wyzwalania: Automatyczny, Normalny, Pojedynczy
Rodzaje wyzwalania: krawędź narastająca/opadająca
Pozycja wyzwalania: stała w połowie długości bufora
Wyświetlacz 2,4", TFT LCD o rozdzielczości 320 x 240 pikseli
Zasilanie: 9V
Pobór prądu: 120mA przy 9V
Wymiary: 115mm x 75mm x 22mm
Waga: 100 gramów (bez kabli i zasilacza)

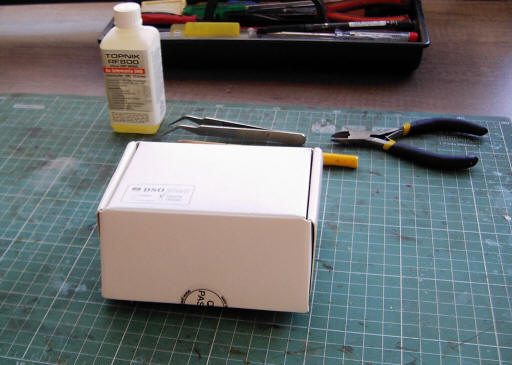

Oscyloskop kosztował mnie 51zł wraz z przesyłką z Chin. Dostarczenie trwało około miesiąc. Oscyloskop jest sprzedawany jako zestaw do samodzielnego montażu. Przychodzi w małym kartonowym pudełku.

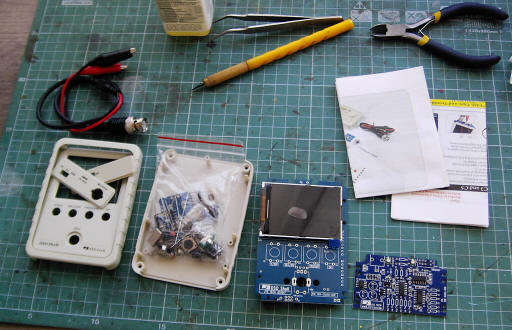

Wewnątrz znajdują się wszystkie niezbędne komponenty:

  • plastikowa obudowa z jasnoszarego tworzywa
  • woreczek z elementami THT
  • dwie płytki: analogowa i cyfrowa z ekranem LCD
  • kabel sondy
  • instrukcja montażu.

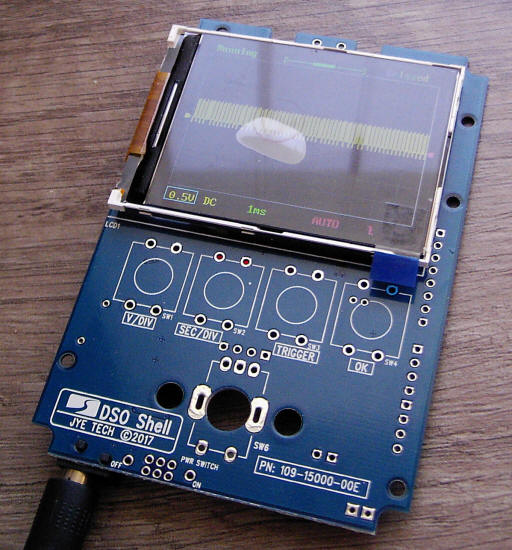

Zakupiona przeze mnie wersja posiada przylutowane elementy SMD. Instrukcja szczegółowo, krok po kroku opisuje sposób montażu oscyloskopu, a następnie sposób jego strojenia. Przed przystąpieniem do montażu należy podłączyć zasilacz 9V (zwykły, za kilka złotych na allegro) i sprawdzić działanie modułu cyfrowego.

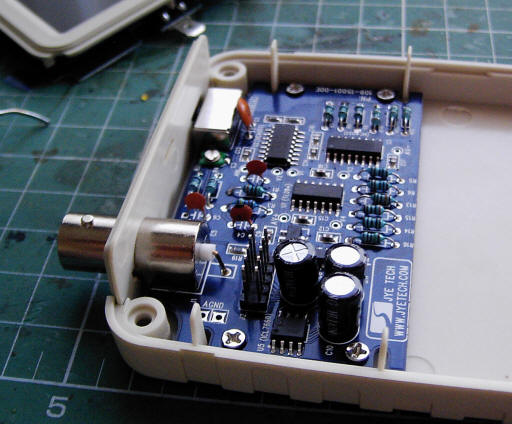

Wszystko działa, zatem wg instrukcji lutuję kolejne elementy. Płytki drukowane są wykonane profesjonalnie i lutowanie nie sprawia żadnych problemów. Trzeba tylko uważać na oporniki, aby ich nie pomylić. Gdy płytki są gotowe, montuję je w obudowie:

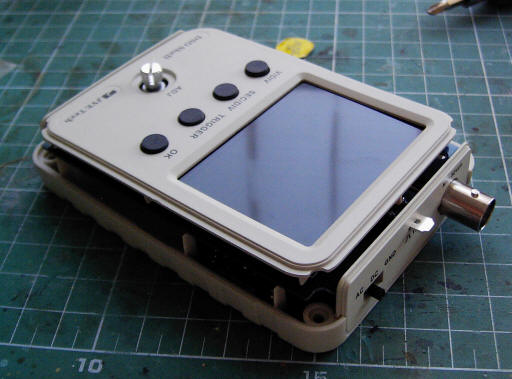

Wszystko ładnie do siebie pasuje. Nie mogę tu złego słowa powiedzieć.

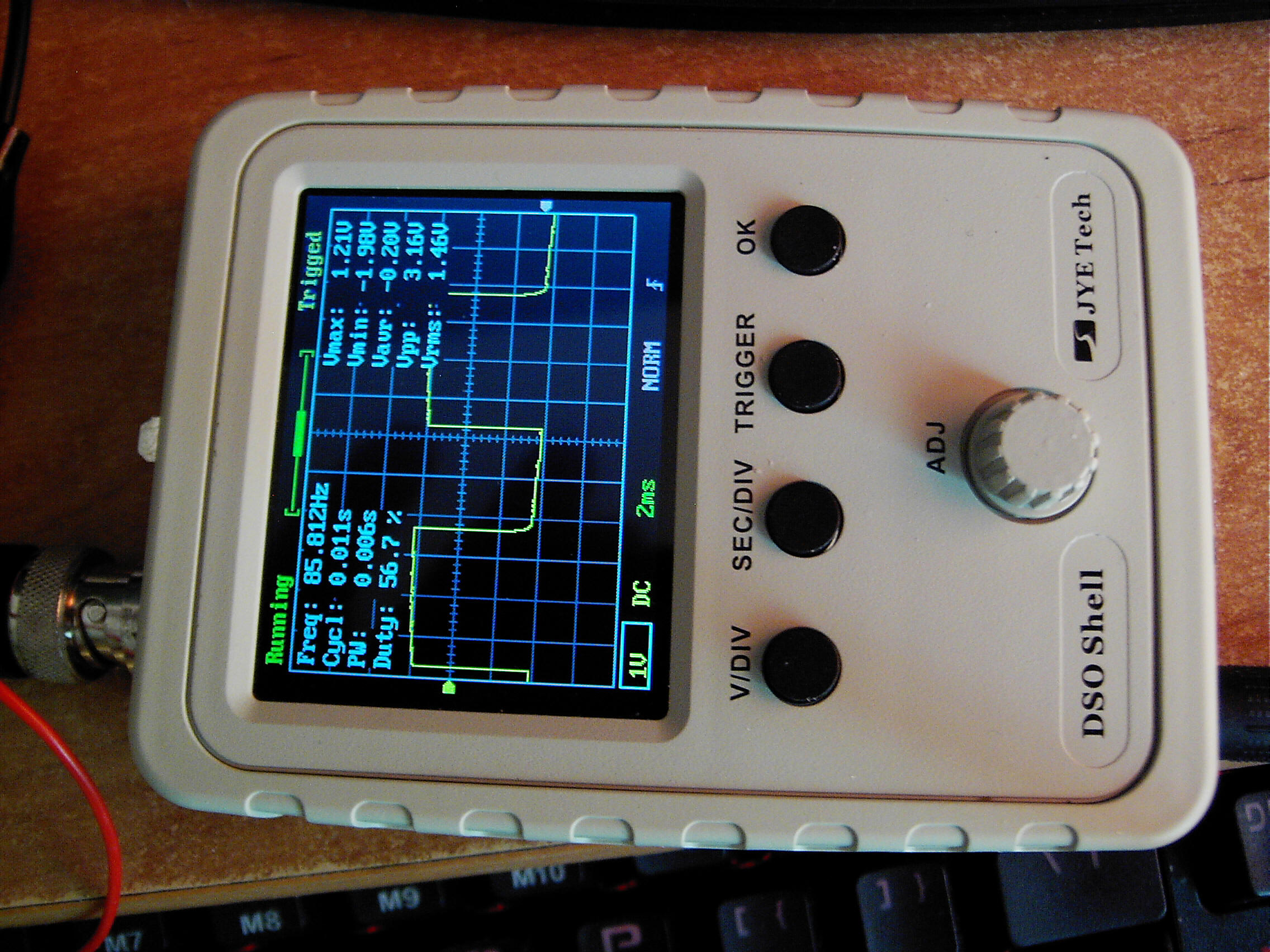

Na koniec skręca się obudowę śrubkami, zakłada gałkę impulsatora, podłącza zasilanie 9V i gotowe:

Oscyloskop jest bardzo prosty w obsłudze, jednakże jego dokładność nie jest zbyt wielka. To raczej zabawka niż poważny przyrząd pomiarowy. Ja kupiłem ten oscyloskop tylko po to, aby pokazywać uczniom różne przebiegi napięć w budowanych przez nas urządzeniach. Do tego celu nadaje się znakomicie i w sumie kosztuje grosze – ceny przyzwoitych oscyloskopów cyfrowych są 10 razy większe. Jak za te pieniądze, jest to bardzo dobry zakup.
