Warsztat

Kurs Eagle

Obszary

SPIS TREŚCI
Podrozdziały

Zastosowania obszarów miedziowych

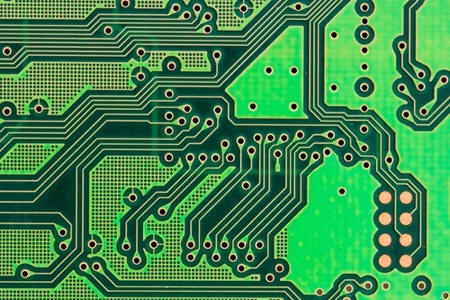

Na pewno spotkałeś się już z płytkami PCB, gdzie ścieżki były otoczone obszarami miedzi. Oto przykład:

obrazek

Obszary te mogą być jednolite lub siatkowe. Najczęściej połączone są z masą GND układu, chociaż czasem mogą posiadać potencjał napięcia zasilającego Vcc lub nie być połączone z niczym. Ścieżki prowadzące inne sygnały są rozdzielone odstępem od takiego obszaru, aby nie powodować zwarć. Obszary miedzi stosowane są z kilku powodów:

  1. Oszczędność środka trawiącego (względny powód, bo stosując termotransfer zużywamy z kolei więcej tonera w drukarce laserowej).
  2. Obszar miedzi może przewodzić prąd o większej wartości, co pozwala zwiększyć obciążalność prądową układu.
  3. Obszar połączony z masą układu może służyć do ekranowania wrażliwych sygnałów na płytce PCB.
  4. Obszary po prostu wypełniają pustą przestrzeń pomiędzy ścieżkami.

Do obszaru mogą być przylutowane nóżki elementów. Mamy tutaj zasadniczo dwa rozwiązania dla pola lutowniczego (na obrazkach  z obszarem połączona jest masa GND):

obrazek

Normalne połączenie

obrazek

Termiczne połączenie

Przy tworzeniu połączeń termicznych (ang. thermals) pole lutownicze jest otoczone odstępem od obszaru i połączone z nim za pomocą 4 krótkich ścieżek (liczba ścieżek może być mniejsza, jeśli obszar nie otacza całkowicie pola lutowniczego). Rozwiązanie to ułatwia lutowanie nóżki elementu, ponieważ w połączeniu normalnym obszar absorbuje ciepło grotu lutownicy nie pozwalając cynie szybko osiągnąć temperatury topnienia. Z tego powodu termiczne pola lutownicze w obszarach są preferowane.


Na początek:  podrozdziału   strony

Tworzenie wieloboków

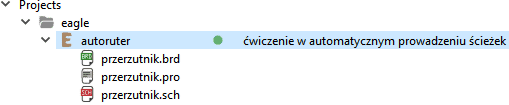

Uruchom Eagle i otwórz projekt z poprzedniego rozdziału autoruter.

obrazek

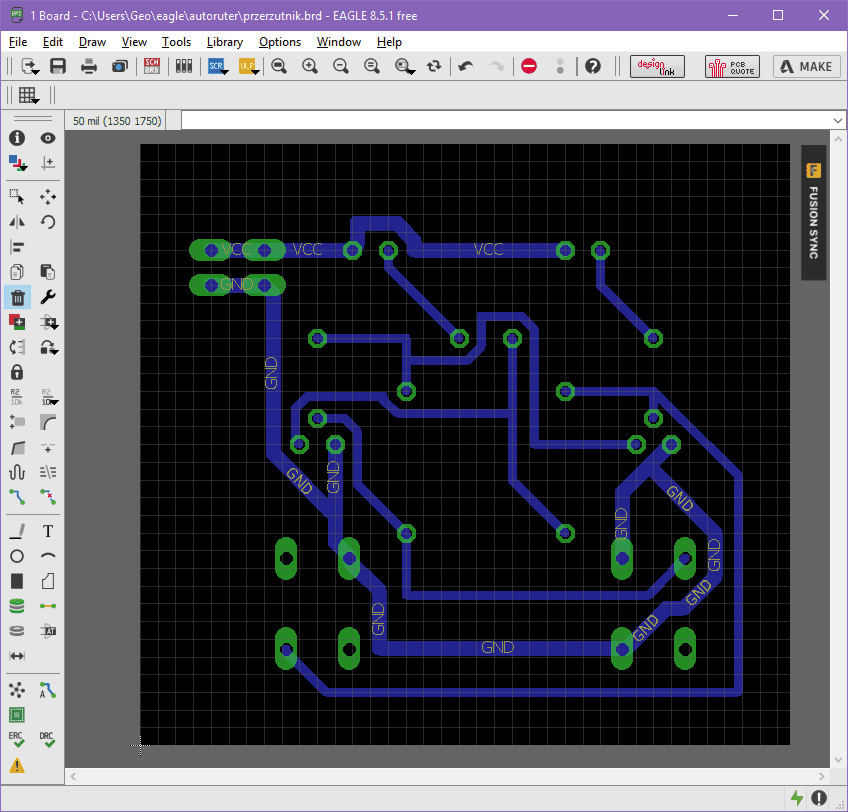

W projekcie kliknij dwukrotnie lewym przyciskiem myszki w plik przerzutnik.brd, aby otworzyć go w edytorze PCB.

obrazek

W przyborniku edytora PCB znajdują się dwa narzędzia do rysowania obszarów.

Narzędzie Rect obrazek rysuje wypełniony prostokąt. Wybierz tę ikonę lub wpisz polecenie rect.

Na górnym pasku narzędziowym wybierz warstwę 16 Bottom.

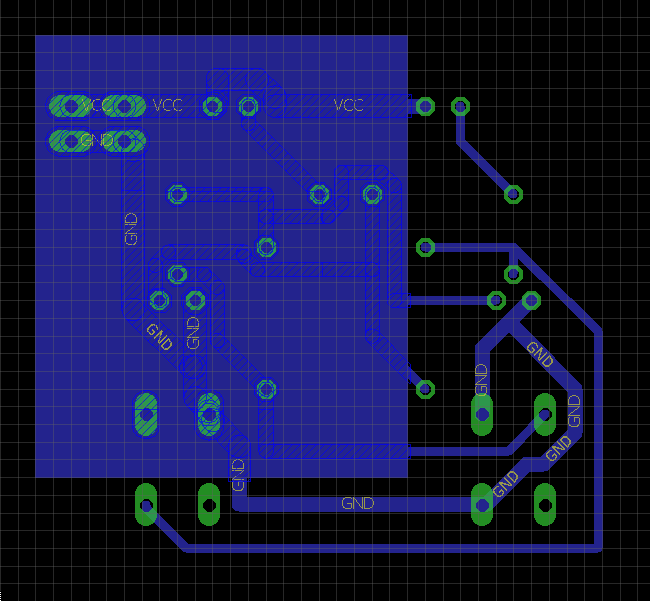

Narysuj prostokąt, tak aby pokrył kilka ścieżek na płytce:

obrazek

Jak widzisz, prostokąt rozlał się na płytce i zwarł ze sobą wszystkie ścieżki, które znalazły się na jego obszarze. Wynika stąd, że narzędzie rect można używać tylko wtedy, gdy prostokąt nie zwiera ścieżek. Czasem się to przydaje.

Cofnij operację naciśnięciem klawiszy Ctrl+Z.

O wiele ciekawsze jest narzędzie Polygon  obrazek. Kliknij w tę ikonę lub wpisz polecenie polygon.

Zanim zaczniesz rysować wielobok, spójrz na pasek własności u góry okna edytora. Ustaw te własności jak niżej:

obrazek

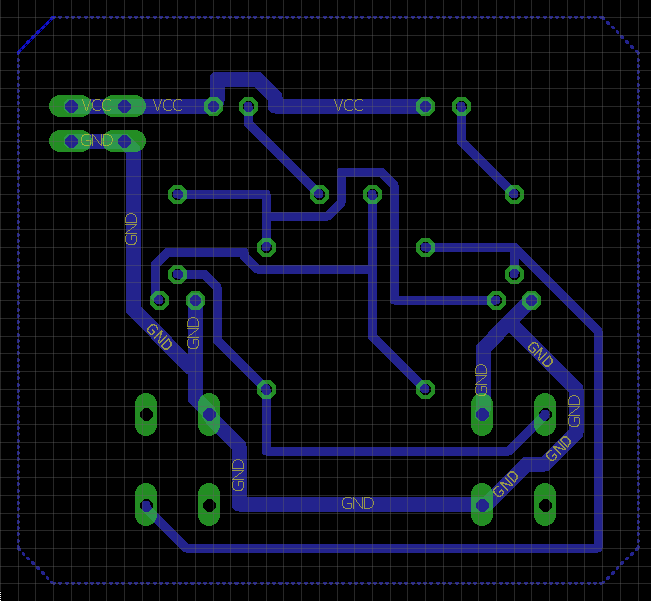

Wielobok rysujesz definiując jego kolejne krawędzie. Gdy zamkniesz figurę, wielokąt zostanie zdefiniowany. Narysuj wielokąt jak na poniższym rysunku:

obrazek

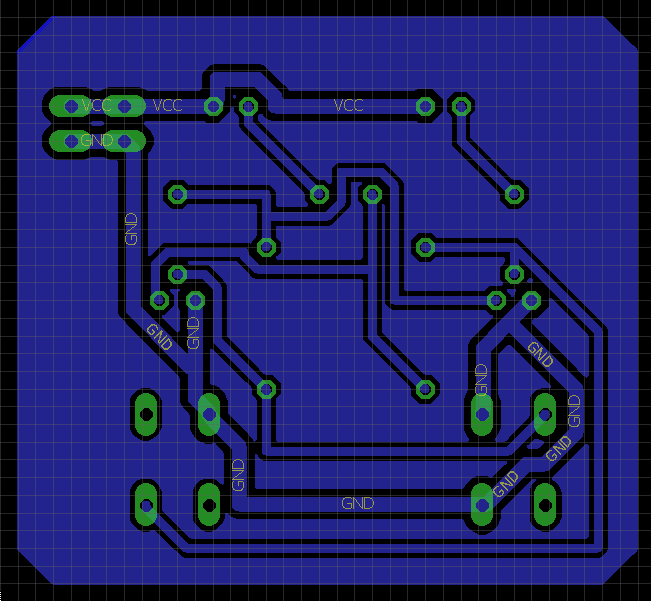

Prostokąt zostaje niewypełniony aż do momentu, gdy klikniesz ikonę obrazek lub wpiszesz polecenie ratsnest:

obrazek

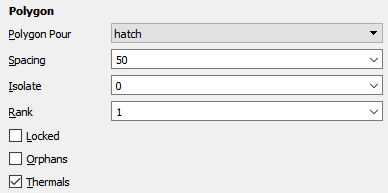

Tutaj widać różnicę pomiędzy rect a polygon. Po wypełnieniu wielobok jest oddzielony od  ścieżek. Zmiana wypełnienia wymaga użycia polecenia info. Omówmy kilka własności wieloboku. Wpisz polecenie info i kliknij lewym przyciskiem myszki jedną z krawędzi wieloboku. W sekcji Polygon ustaw rodzaj wypełnienia Polygon pour hatch:

obrazek

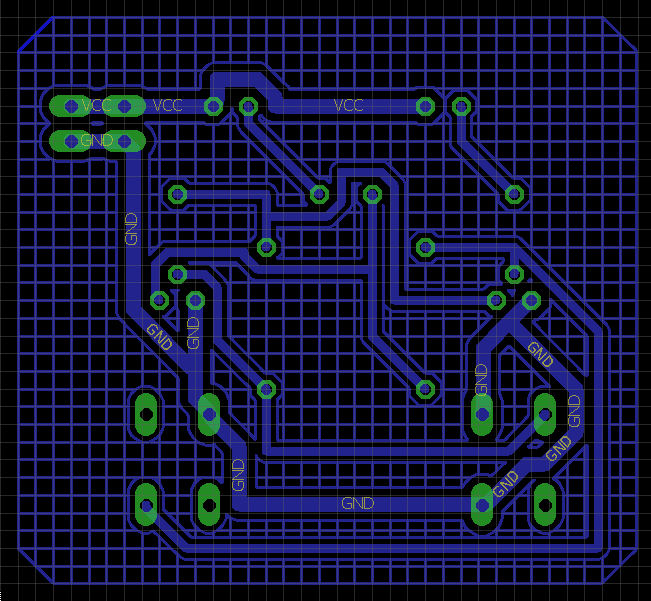

Zatwierdź własności kliknięciem w przycisk OK. Wypełnienie zmieni się na kratkę:

obrazek

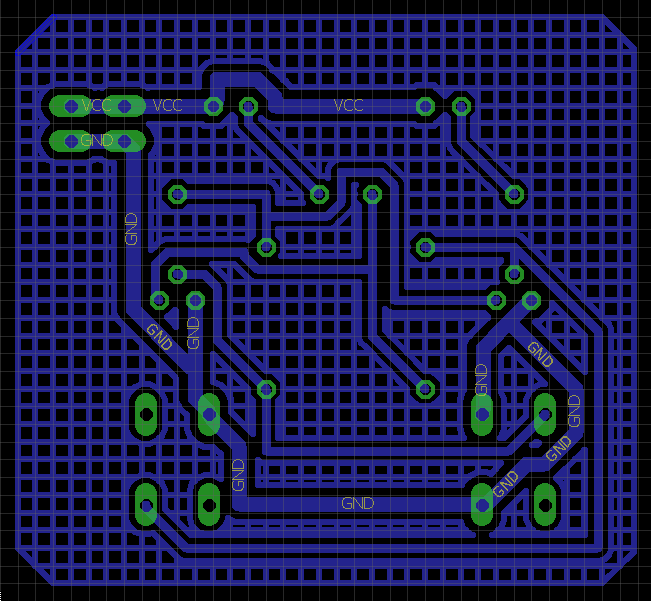

Teraz możesz pobawić się opcjami. Powtórz info. W sekcji Wire zmień grubość na Width 16 i kliknij w przycisk Apply. Kratka zostanie pogrubiona:

obrazek

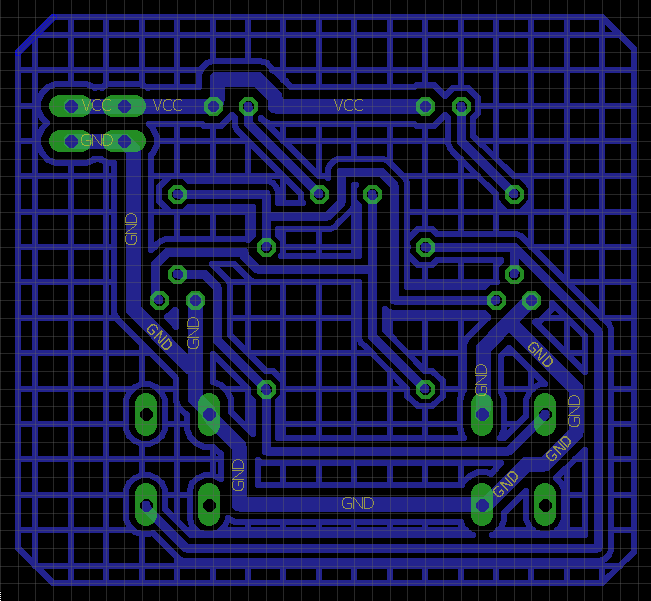

W sekcji Polygon zwiększ rozmiary kratek na Spacing 100 i kliknij w Apply. Kratka będzie miała większy rozstaw:

obrazek

W sekcji Polygon ustaw wypełnienie na Polygon pour solid, odstęp od ścieżek na Isolate 24, zaznacz opcję Orphans i kliknij w przycisk OK.

Wpisz polecenie name, kliknij w krawędź wieloboku. W okienku dialogowym wpisz nazwę GND:

obrazek

Kliknij w przycisk OK. Ścieżki masy zostaną połączone z wielobokiem. Pola lutownicze masy zostaną połączone w wielobokiem w sposób termiczny lub pełny w zależności od ustawienia opcji Thermals. Pozostałe ścieżki będą od niego oddzielone:

obrazek

Opcja Orphans dotyczy odizolowanych fragmentów wieloboku. Jeśli ją wyłączysz, to fragmenty te nie będą wypełnione:

obrazek

Opcja Rank dotyczy sytuacji, gdy na płytce umieszczasz kilka pokrywających się częściowo wieloboków. W takim przypadku te z mniejszą wartością Rank będą rysowane najpierw. Zróbmy proste ćwiczenie, aby to zobrazować.

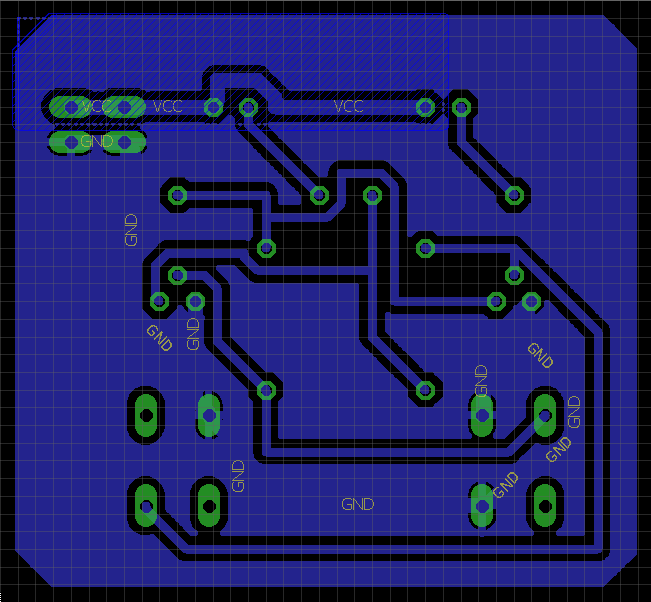

Wpisz polecenie polygon i u góry płytki narysuj nowy wielobok, tak aby pokrywał ścieżkę VCC:

obrazek

Wpisz polecenie name, kliknij w krawędź nowego wieloboku i nazwij go VCC:

obrazek

Zatwierdź nazwę kliknięciem w OK.

Wpisz ratsnest, aby wypełnić wielobok.

Wpisz info, kliknij w krawędź wieloboku GND i zmień mu parametr Rank na 2:

obrazek

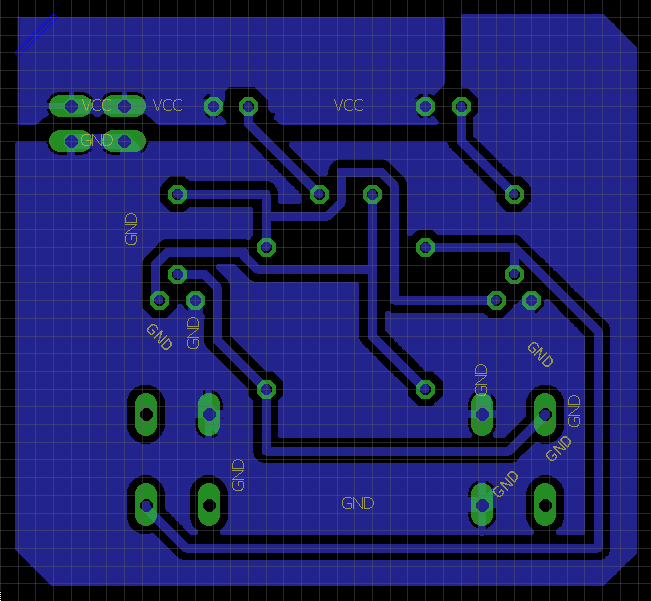

Obszar VSS zostanie oddzielony od obszaru GND.

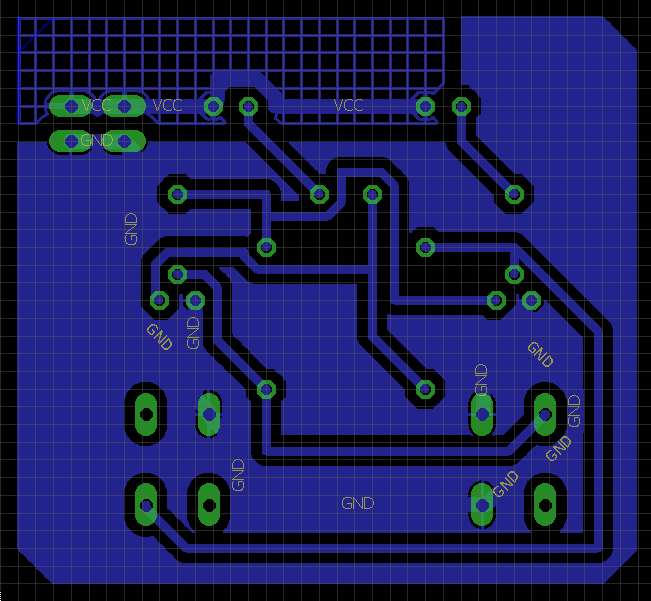

Opcje dla każdego wieloboku mogą być inne:

obrazek

Na tym kończymy ten krótki kurs obsługi Eagle. Jeśli przerobiłeś go w całości, powinieneś być w stanie rozpocząć pracę z tą aplikacją. Resztę poznasz w praktyce lub bez problemów znajdziesz sobie w sieci Internet.
